焊錫膏可以用各種焊粉尺寸制成。焊接粉末尺寸按IPC標準J-STD-005焊錫膏要求中的類型分類。表3-2詳細列出了每種類型的焊粉尺寸范圍,表中的摘錄如下所示*。
* IPC J-STD-005焊錫膏要求,2012年2月,表3-2

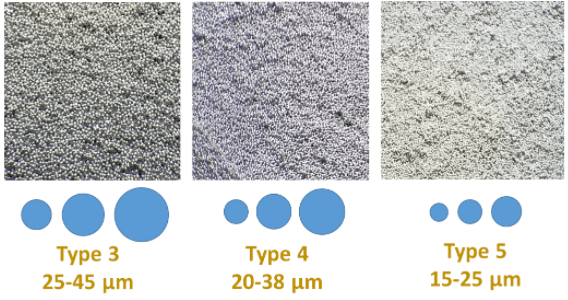

主要粒徑范圍通常與類型相關。例如,3型焊料粉末主要在25-45μm的尺寸范圍內,因此3型焊錫膏可以標記為“3型(25-45μm)”。下面是這三種尺寸的焊料粉末的圖像。
為什么使用4型或5型焊粉而不是3型?
使用4型或5型焊錫膏的主要原因是為了改善微型元件的可印刷性。4型和5型焊錫膏可以通過比3型焊錫膏更小的模板孔徑印刷。一般而言,3型焊膏可用于尺寸小至0402英制封裝尺寸的元件。大多數焊錫膏用戶更喜歡用于0201英制,01005英制,微型BGA和類似組件的4型焊錫膏。5型焊錫膏通常用于更小的焊接應用,或者當4型焊錫膏無法充分印刷時。

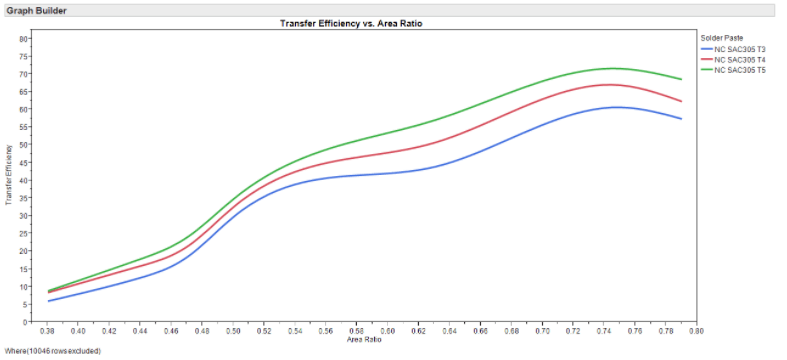

3類,4類和5類免清洗無鉛焊錫膏的打印數據對比如下圖所示。在各種模板孔徑面積比率為0.38至0.80的條件下測量轉移效率。
通常,類型5比4類焊錫膏具有更高的轉移效率,類型4比3類焊錫膏具有更高的轉移效率。在較小的面積比下,轉移效率的差異變得不那么明顯。
4或5型焊錫膏可增強小型化元件的印刷效果。當這些焊錫膏與旨在增強印刷的模板技術相結合時尤其如此。與標準鋼模板相比,細晶粒激光切割鋼模板和NanoSlic金涂層使轉移效率顯著提高。當使用4型或5型焊錫膏以及涂有NanoSlic Gold的細晶鋼模板時,轉移效率的提高是顯著的。這種組合允許打印最精細的部件。
較小的焊料粉末尺寸如類型4和類型5提供了改進的可印刷性,但是由于與焊料粉末的化學反應也可能產生一些問題。較小焊料粉末類型的表面積顯著高于較大焊料粉末類型。對于相同質量的焊料粉末,4型焊料粉末的表面積比類型3高約20%,并且5型焊料粉末的表面積比類型3高約75%。
與焊料粉末的化學反應速率與焊料粉末的表面積成正比。因此,較小的焊料粉末比較大的焊料粉末反應更快。當使用4型和5型焊錫膏時,這種較高的反應速率會導致潛在的問題。
由于助焊劑和焊料粉末之間的反應速率較高,因此4型和5型焊錫膏的保存期限通常比型式3短。與某些焊錫膏配方相比,4型和5型焊錫膏可以產生比3型更多的隨機焊球和磨削。這是因為4型和5型焊料粉末具有更高的氧化潛力。大多數焊錫膏制造商通過調整4型和5型焊膏的配方來糾正這些問題。較新的4型焊錫膏通常表現出與3型焊錫膏相同或更好的性能。
